一、两个核心模型：OSI是理论圣经，TCP/IP是落地准则

很多新手入门第一件事就是死记硬背七层模型，但背完依然不知道它有什么用。我们先讲透两个模型的前世今生，再给你一辈子忘不掉的对 应关系。

1. 为什么会有两个模型？

上世纪70年代，各大厂商都有自己的私有网络协议，互不兼容，就像古代各国用不同的语言，根本没法交流。

OSI七层模型 是国际标准化组织（ISO）推出的「官方统一标准」，目标是打造一套通用的、理论完美的网络通信框架，让所有厂商都按这个标准来，实现全球网络互通。它把网络通信拆成了7个独立层级，每层各司其职，边界清晰，是理解网络的“上帝视角”。

TCP/IP模型 则在OSI还在反复打磨标准的时候，基于TCP/IP协议簇的ARPANET（互联网前身）已经落地跑通了。它没有追求理论上的完美，而是完全贴合实际工程场景，把OSI的七层简化成了四层（也有教学用五层说法），最终成为了互联网的实际标准。

一句话总结 ：OSI是帮你理解网络的理论框架，TCP/IP是你实际工作、排错、抓包的实操标准。

2. OSI七层模型：分层拆解 + 核心作用

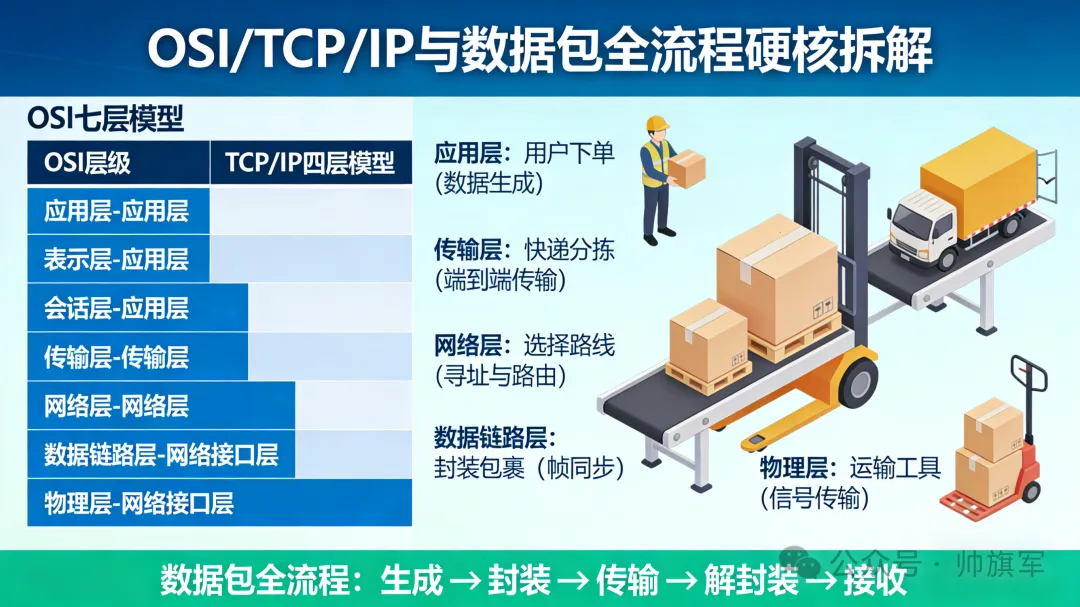

OSI七层从下到上，是数据从物理信号到应用程序的完整传递路径，我们给每一层加了「快递类比」，小白也能一眼看懂：

新手必懂的2个误区澄清

• SSL/TLS到底是哪一层？ OSI模型中，它负责加密解密，属于表示层；但TCP/IP模型中，上三层合并，它被归到了应用层，这就是HTTPS被称为应用层协议的原因。
• TCP三次握手是会话层还是传输层？ TCP三次握手是传输层的连接管理，不是会话层的功能。会话层管理的是应用程序之间的会话，而传输层管理的是端到端的传输连接，二者边界不同。

3. TCP/IP模型：互联网的实际标准

实际工作中，我们几乎不会用OSI七层排错，而是用TCP/IP四层模型，它的分层完全贴合Linux/Windows的协议栈实现，和抓包分析的报文结构一一对应。

知识点 ：OSI是理论，TCP/IP是实践。大部分排错和抓包分析，我们都是在TCP/IP模型下进行。

二、数据包的“一生”：从你敲下ping回车，到收到回复的全旅程

理论懂了，我们用网工最常用的 <span leaf="">ping 114.114.114.114</span> 为例，完整拆解数据包从封装到解封装的全过程，带你沉浸式体验数据包的完整旅程。

核心规则 ：封装是从上到下，层层加“头部”；解封装是从下到上，层层剥“头部”。就像寄快递，从内到外一层层打包，收件人收到后从外到内一层层拆开。

前置拓扑

你的PC（IP：192.168.31.2，MAC：PC-MAC）   ↓家用网关（LAN口IP：192.168.31.1，LAN-MAC：GW-LAN-MAC；WAN口MAC：GW-WAN-MAC）   ↓运营商网络   ↓114DNS服务器（IP：114.114.114.114，MAC：SERVER-MAC）

' fill='%23FFFFFF'%3E%3Crect x='249' y='126' width='1' height='1'%3E%3C/rect%3E%3C/g%3E%3C/g%3E%3C/svg%3E)

第一步：应用层——生成核心数据

你在终端敲下 <span leaf="">ping 114.114.114.114</span> 并回车，系统的Ping进程立刻启动，生成一个ICMP Echo Request（回显请求）报文 ，这就是数据包的核心“用户数据”。

澄清一个高频误区 ：Ping用的是ICMP协议，它属于网络层协议，没有TCP/UDP的端口号，专门用于网络连通性检测和差错控制，所以它会直接交给网络层的IP协议处理，不需要经过传输层封装。

第二步：网络层——IP封装，确定最终目的地

IP层收到ICMP报文后，会做3件核心的事：

① 判断目的地
检查目的IP <span leaf="">114.114.114.114</span>，和本机IP <span leaf="">192.168.31.2</span> 对比子网掩码，发现不在同一个网段，判定需要通过网关转发。

② 查找路由
查询本机路由表，找到默认路由，确定下一跳IP是网关 <span leaf="">192.168.31.1</span>。

③ 封装IP头部
给ICMP报文加上IP头部，核心信息如下：

第三步：数据链路层——ARP寻址，封装以太网帧

数据链路层收到IP数据包后，核心任务是把数据包送到“下一跳”，也就是网关。这里要用到ARP协议（地址解析协议），核心作用是通过IP地址找对应的MAC地址。

① ARP查询
系统先查本地ARP缓存表，有没有 <span leaf="">192.168.31.1</span> 对应的MAC地址。如果没有，就发送广播ARP请求：“谁是192.168.31.1？请告诉我你的MAC地址”，网关收到后，会单播回复自己的LAN口MAC地址（GW-LAN-MAC）。

② 封装以太网帧头
给IP数据包加上以太网帧头，核心信息如下：

此时，一个完整的以太网帧就诞生了：<span leaf="">以太网帧头 + IP头部 + ICMP报文 + 帧尾校验</span>

第四步：物理层——比特流发送

物理层收到完整的以太网帧后，把二进制数据转换成电信号/光信号，通过网线、光纤，发送到网线上，数据包正式离开你的PC，开启转发旅程。

第五步：逐跳转发——MAC地址每跳必变，IP地址始终不变

数据包到达网关后，会经历一次完整的解封装 + 重封装 ：

1. 网关的物理层收到信号，转换成二进制帧，交给数据链路层
2. 数据链路层检查目的MAC是自己的LAN口MAC，解封装剥离以太网帧头，把IP数据包交给网络层
3. 网络层检查目的IP不是自己，查找路由表，确定下一跳是运营商的设备，重新封装以太网帧头 ：
   • 源MAC：GW-WAN-MAC（网关出接口MAC）
   • 目的MAC：运营商设备的MAC地址（下一跳MAC）
4. 而IP头部的源IP和目的IP，完全没有变化

这个过程，会在数据包经过的每一个三层设备（路由器/三层交换机）上重复一次 ：每经过一跳，就剥离旧的帧头，封装新的帧头，源目MAC全程在变；而源目IP地址，除非经过NAT，否则从头到尾不会有任何变化。

用快递类比再强化一遍：

第六步：到达目的地，反向解封装 + 回复

数据包终于到达 <span leaf="">114.114.114.114</span> 服务器，开始反向解封装：

1. 物理层把光/电信号转换成二进制帧，交给数据链路层
2. 数据链路层检查目的MAC是自己的网卡MAC，解封装剥离帧头，把IP数据包交给网络层
3. 网络层检查目的IP是自己的IP，解封装剥离IP头，把ICMP报文交给ICMP协议处理
4. ICMP协议识别到这是Echo Request请求，立刻生成ICMP Echo Reply（回显应答）报文
5. 沿着完全相同的封装逻辑，把Reply报文封装成帧，反向发送回你的PC

你的PC收到Reply报文后，终端就会显示ping的结果：字节、时间、TTL值，一次完整的数据包旅程就此结束。

一个关键概念：MAC与IP的变化

在数据包转发过程中，有一个非常重要的原则：

在不考虑NAT的情况下，数据包转发时，源/目的IP地址和端口永远不变，而源/目的MAC地址每经过一个三层设备（路由器）就会改变一次。

为什么？ 因为MAC地址只保证在同一广播域内通信。当数据包经过路由器时，路由器会剥离旧的帧头，重新封装新的帧头，源MAC变为路由器出接口MAC，目的MAC变为下一跳的MAC。而IP地址始终指向最终源和目的，因此保持不变。

三、HCIE级排错心法：分层排错 + 工具实战

吃透了数据包的生命周期，排错就不再是瞎猜，而是有章法的精准定位。核心思路就是从下到上分层排查 ——物理层不通，上层再怎么配都没用。

1. 分层排错思路（从底层到上层，对应模型层级）

2. 核心工具进阶用法

ping：不止是测连通性

tracert/traceroute：可视化数据包的转发路径

它的原理，就是利用了IP头里的TTL字段：

• 第一次发送TTL=1的包，第一个路由器回复“超时”
• 第二次发送TTL=2的包，第二个路由器回复“超时”
• ……
• 直到到达目的地，回复“成功”

3. Wireshark抓包过滤技巧

二层报文过滤

eth.addr == ff:ff:ff:ff:ff:ff      // 过滤广播帧，排查ARP广播风暴eth.dst == 01:00:5e:00:00:01       // 过滤特定组播报文eth.type == 0x0806                  // 只看ARP报文

三层报文过滤

ip.addr == 192.168.1.100            // 过滤和该IP相关的所有收发报文ip.src == 192.168.1.100 && ip.dst == 114.114.114.114   // 精准过滤源到目的的单向流量icmp                                 // 只看ICMP报文，排查ping故障

四层报文过滤

tcp.port == 80 || tcp.port == 443   // 过滤HTTP/HTTPS流量udp.dstport == 53                    // 过滤DNS请求报文，排查域名解析故障tcp.flags.reset == 1                 // 过滤TCP复位报文，排查连接被拒绝的问题

小技巧 ：通过Wireshark的「统计 → 协议层次」，可以快速查看抓包文件中各协议的流量占比，快速定位广播风暴、异常流量攻击等问题。

四、文末总结：吃透底层逻辑，才是排错的核心

很多网工工作多年，依然只会敲ping和tracert，遇到复杂故障就无从下手，本质是没有理解网络通信的底层逻辑。

💡 文末互动 ：你在工作中遇到过哪些因封装/解封装引起的网络故障？欢迎在评论区分享你的排错经历，我们一起探讨！

📌 关注公众号，后台回复【HCIE数通】获取本文高清思维导图和笔记教程，并订阅后续系列文章。

下期预告 ：二层破环专题（上） | STP/RSTP/MSTP：从“死锁”到“负载均衡”的进化史。带你彻底搞懂交换网络如何避免环路。
