大家好。前几篇文章我们深入探讨了STP/RSTP/MSTP的演进、华为私有RRPP环网协议、以及SEP智能以太网保护技术。今天，我们把目光投向环网保护技术的“集大成者“--ERPS（Ethernet Ring Protection Switching，以太环网保护切换）。

ERPS是ITU-T制定的国际标准（G.8032），它吸取了EAPS、RPR、SDH、STP等众多环网保护技术的优点，在实现50ms级快速倒换的同时，支持多环、多域结构，并可实现负载分担。

如果说RRPP和SEP是华为的“独门绝技”，那ERPS就是可以在全球范围内、多厂商设备间互联互通的“通用语言”。今天，我们就从理论到实践，再到HCIE考题，把ERPS彻底讲透。

一、ERPS是什么？它解决了什么问题？


1. 定义

ERPS（Ethernet Ring Protection Switching，以太环网保护切换） 是ITU-T（国际电信联盟）制定的二层环网保护标准，标准号为G.8032 ，因此也常被称为G.8032 。

ERPS专门用于以太网环状拓扑，通过快速检测链路故障并自动切换流量路径，实现网络的高可用性。当环网完整时，它通过阻塞特定端口防止环路；当链路或节点故障时，它能在50毫秒内 完成倒换，保障业务不中断。

2. 为什么需要ERPS？

回顾我们之前讲过的环网协议：

协议优点局限
STP/RSTP/MSTP标准协议，支持任意拓扑收敛速度慢（秒级），无法满足实时业务要求
RRPP收敛速度快（<50ms）华为私有协议，无法多厂商互通
SEP收敛快、拓扑可视、支持任意拓扑华为私有协议，无法多厂商互通

那么，有没有一种协议，既有RRPP的快速收敛性能，又像STP一样是国际标准、支持多厂商互通？ERPS应运而生。

2008年12月，ITU-T正式发布了G.8032标准，标志着以太环网保护技术真正具备了成熟商用的条件，各厂家基于标准的互通成为可能。

3. ERPS的核心优势

根据ITU-T G.8032标准和华为官方文档，ERPS具有以下关键优势：

优势说明
快速故障恢复采用R-APS协议进行实时监控与自动切换，可在50毫秒内 完成流量切换
国际标准ITU-T制定，支持同品牌或跨品牌交换机协同运作，降低建置与整合成本
环路防护通过RPL（Ring Protection Link）机制有效防止环网中的广播风暴
弹性拓扑支持单环、多环、子环与组合环状拓扑，具备高灵活性和扩展性
多实例支持ERPSv2版本支持多实例，可实现不同VLAN流量的负载分担
灵活恢复模式支持回切（Revertive）和非回切（Non-revertive）两种模式
多种切换方式支持强制切换（Force Switch）和手工切换（Manual Switch）

二、ERPS的核心概念

在深入配置之前，我们必须掌握ERPS的核心术语。这些概念贯穿整个ERPS体系，也是HCIE考试的高频考点。


1. ERPS环

ERPS环是由一组配置了相同的控制VLAN且互连的二层交换设备构成的环形拓扑，是ERPS协议的基本单位。

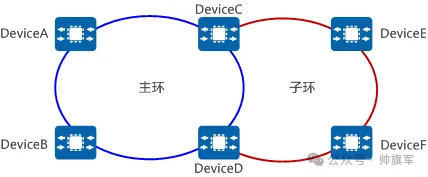

ERPS环分为主环 和子环 ：

  • 主环（Major Ring） ：封闭的环，是网络的核心骨干
  • 子环（Sub-Ring） ：非封闭的环，嵌套于主环中，通过虚拟通道与主环互通

注意 ：子环的配置只有ERPSv2版本支持，v1版本不支持。

2. 节点

加入ERPS环的二层交换设备称之为节点 。每个节点不能多于两个端口加入同一个ERPS环。

3. 端口角色

ERPS协议中规定，端口主要有三种角色：

端口角色说明

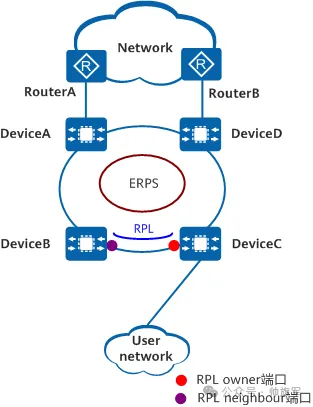

RPL owner端口一个ERPS环只有一个RPL owner端口，由用户配置决定。通过阻塞RPL owner端口转发用户流量来防止环路。当环网故障时，该端口自动放开，恢复流量转发。RPL owner端口所在的链路即为环保护链路RPL（Ring Protection Link） 。
RPL neighbour端口RPL neighbour端口是与RPL owner端口直接相连的端口。正常情况下，RPL owner端口和RPL neighbour端口都会被阻塞。当环网出现故障时，两者都会被放开。引入此角色可以减少刷新FDB表项的次数。注意 ：RPL neighbour端口只有ERPSv2版本支持。
普通端口在ERPS环中，除RPL owner端口和RPL neighbour端口以外的端口都是普通端口。普通端口负责监测自己直连的链路状态，并把变化及时通知其他端口。

4. 端口状态

在ERPS环中，启动ERPS协议的端口状态分为两种：

状态说明
Forwarding端口既转发用户流量，又接收/发送ERPS协议报文
Discarding端口仅能发送和接收ERPS协议报文，不转发用户流量

5. 控制VLAN与数据VLAN

  • 控制VLAN ：专门用于传递ERPS协议报文（如R-APS报文）。每个ERPS环必须配置控制VLAN，不同ERPS环不能使用相同ID的控制VLAN。
  • 数据VLAN ：与控制VLAN相对，用来传递用户数据报文。

6. 保护实例

对于运行ERPS协议的二层设备，传递ERPS协议报文和数据报文的VLAN必须映射到保护实例 中，这样ERPS协议才会按照其阻塞原则对这些报文进行转发或阻塞。否则，VLAN报文可能会在成环的网络中产生广播风暴。

7. ERPS定时器

ERPS协议中使用多种定时器来保证故障检测和恢复的可靠性：

定时器作用说明
Guard Timer防止收到过期的故障RAPS报文链路故障恢复后启动，超时前不处理RAPS报文。默认200厘秒（2秒）
WTR Timer（Wait to Restore）防止网络震荡故障恢复后，等待一段时间再阻塞RPL owner端口。默认1分钟
Holdoff Timer延迟故障上报多层业务场景中，给上层业务恢复时间。默认0厘秒
WTB Timer（Wait to Block）防止阻塞点震荡清除手工切换状态时启用。不支持配置，默认7秒

8. 回切/非回切模式

当ERPS链路恢复正常后，可以通过设置回切模式来决定是否重新阻塞RPL owner端口：

  • 回切模式（Revertive） ：故障链路恢复后，等待WTR时间后，重新阻塞RPL owner端口，流量切回原路径。这是缺省模式 。
  • 非回切模式（Non-revertive） ：故障链路恢复后，不阻塞RPL owner端口，流量继续走备用路径，不会重新切回。

注意 ：ERPSv1版本只支持回切模式，ERPSv2版本两种模式都支持。

9. 阻塞点切换方式

ERPS支持通过人为配置来干预端口的阻塞：

  • 强制切换（Force Switch） ：配置了强制切换的端口会马上被阻塞，不管环上其他链路是否存在故障 。
  • 手工切换（Manual Switch） ：只有当环的状态为Idle或Pending时，配置手工切换的端口才会阻塞，否则不阻塞。
  • 清除操作 ：清除本地配置的手工切换和强制切换功能，或手工触发回切动作。

注意 ：阻塞点切换方式是ERPSv2版本的功能，v1版本不支持。

10. 子环RAPS报文传输方式

ERPSv2版本支持相交环等多环组网，子环RAPS报文传输方式分为两种：

传输方式说明优点缺点

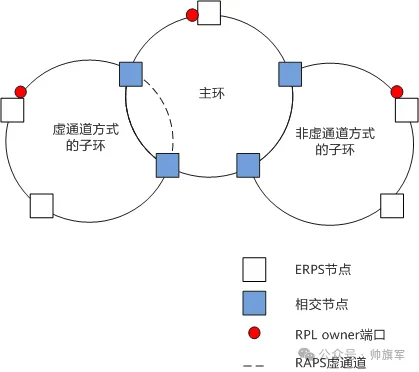

虚通道（VC，Virtual-Channel）子环的RAPS协议报文通过相交节点在主环内运行，相交节点不终结子环协议报文可应用于子环链路不连续的复杂组网需要为虚通道预留资源、分配控制VLAN ID
非虚通道（NVC，Non-Virtual-Channel）子环的RAPS协议报文在相交节点上终结，阻塞端口仅阻塞数据流量不需要相邻网络预留资源、分配控制VLAN ID不能应用于子环链路不连续的特殊组网

缺省情况下，子环RAPS报文传输方式为非虚通道方式 。


三、ERPS的工作原理

ERPS采用R-APS（Ring Automatic Protection Switching，环网自动保护切换）协议 进行环状网络状态监控与切换控制。下面我们以单环为例，按照链路正常→链路故障→链路恢复的过程，详细拆解ERPS的运行机制。

1. 链路正常状态

如图（参考华为官方文档）所示，由SwitchA～SwitchE组成的环路上各设备通信正常。

  • 为防止环路产生，ERPS首先会阻塞RPL owner端口 。如果配置了RPL neighbour端口，该端口同样会被阻塞。
  • 其他端口正常转发业务流量。
  • RPL owner端口以5秒 为周期向环中其他节点发送NRRB RAPS报文 （No Request, RPL Blocked），表示ERPS环当前链路一切正常。

此时环的状态为Idle （空闲状态）。

2. 链路故障状态

当SwitchD和SwitchE之间的链路发生故障时，ERPS协议启动保护倒换机制：

第一步：故障检测与本地处理

  • SwitchD和SwitchE检测到链路故障，将故障链路上的端口阻塞 （Discarding），并刷新本设备的FDB表项。

第二步：故障通告

  • SwitchD和SwitchE向外发送携带本地端口链路故障消息的SF RAPS报文 （Signal Fail）。
  • 一旦感知到链路故障，会连续发送3个相同的RAPS报文 ，然后以5秒的间隔持续稳定发送。

第三步：全网响应与倒换

  • 其他设备收到SF RAPS报文后，都刷新本设备的FDB表项。
  • 当SwitchC（RPL owner端口所在设备）收到该报文后，放开RPL owner端口 （Forwarding），并刷新自己的FDB表项。
  • 当SwitchB（RPL neighbour端口所在设备）收到RAPS报文后，放开RPL neighbour端口 ，并刷新自己的FDB表项。

结果 ：故障链路被阻塞，备用路径（RPL）被放开，流量通过SwitchC→SwitchD→SwitchE路径转发，业务不中断。

此时环的状态变为Protection （保护状态）。

3. 链路恢复状态

以回切模式 为例，链路恢复正常后的处理过程如下：

第一步：链路恢复与防护

  • 当SwitchD和SwitchE之间的链路恢复后，为了防止收到过期的RAPS协议报文，分别启动Guard Timer定时器 ，在该定时器超时前不接收其他RAPS报文。
  • 同时向外发送NR RAPS报文 （No Request）。

第二步：等待恢复

  • 当RPL owner端口所在设备（SwitchC）收到NR RAPS报文后，启动WTR Timer定时器 。
  • 该定时器的作用是：防止立即阻塞RPL owner端口而引起网络震荡。

第三步：恢复原状

  • 当WTR Timer定时器超时后，RPL owner端口被阻塞 （Discarding），同时向外发送NRRB RAPS报文 。
  • SwitchD和SwitchE收到NRRB RAPS报文后，将自己设备上原来阻塞的端口放开 （Forwarding），停止发送NR RAPS报文，并刷新FDB表项。
  • 其他设备收到NRRB RAPS报文后，也完成FDB表项的刷新。

此时环的状态恢复为Idle 。

非回切模式 下，链路故障恢复后不启动WTR Timer，阻塞链路还保持在原来的故障链路上，不会重新切回到RPL上。

4. 保护倒换（强制切换/手工切换）

ERPS支持人为干预阻塞点。以强制切换为例：

  • 在SwitchE与SwitchD相连的端口上执行强制切换，该端口被阻塞。
  • SwitchE向外发送FS RAPS报文 （Forced Switch）。
  • 其他设备收到FS RAPS报文后，刷新FDB表项。SwitchC和SwitchB收到后，分别放开RPL owner端口和RPL neighbour端口。

执行清除操作后，被强制阻塞的端口会发送NR RAPS报文，并根据回切/非回切模式决定是否重新阻塞RPL owner端口。

此时环的状态变为ForcedSwitch 或ManmualSwitch 。

四、ERPS多实例：负载均衡的实现

1. 为什么需要多实例？

在普通的ERPS组网中，一个物理环上只能配置一个ERPS环，也只能指定一个阻塞点。这意味着：

  • 所有业务数据在ERPS环上只能通过一条路径 传输
  • 阻塞端口另一侧的链路完全空闲 ，造成带宽浪费

2. 多实例的原理

ERPS多实例支持在同一个物理环路上配置两个逻辑ERPS环路 。每个ERPS环：

  • 有自己的控制VLAN、端口角色和阻塞点
  • 配置一个保护实例，每个保护实例代表一个VLAN范围
  • 不同ERPS环计算出的拓扑仅对该ERPS环有效，互不影响

3. 多实例应用示例

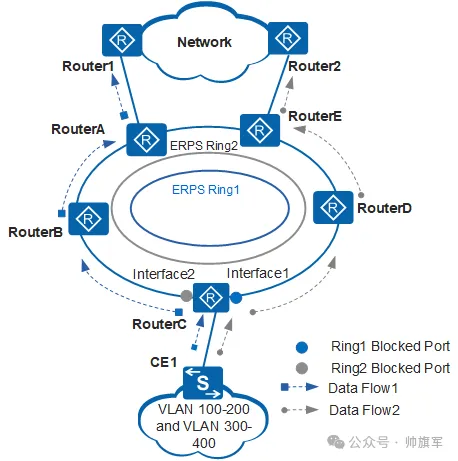

如图（参考华为官方文档）所示，在RouterA～RouterE组成的物理环路上配置ERPS Ring1和ERPS Ring2：

  • ERPS Ring1 ：阻塞端口为Interface1，保护实例对应VLAN 100～200
  • ERPS Ring2 ：阻塞端口为Interface2，保护实例对应VLAN 300～400

配置完成后：

  • VLAN 100～200的流量按照Data Flow1 路径转发
  • VLAN 300～400的流量按照Data Flow2 路径转发

效果 ：实现了流量的负载分担 ，最大化利用了链路资源。

ERPSv1与ERPSv2

ERPS目前有ERPSv1和ERPSv2两个版本，ERPSv1是ITU-T在2008年6月发布的版本，ERPSv2是ITU-T在2010年8月发布的版本。ERPSv2完全兼容ERPSv1，并在ERPSv1的基础上进行了功能扩展。ERPSv1和ERPSv2的区别如所示。

ERPSv1和ERPSv2比较功能ERPSv1ERPSv2
:-:-:-
创建环只支持创建单环，不支持配置子环。支持创建多环，可以配置主环和子环。
配置端口角色支持配置RPL owner和普通端口。在支持配置RPL owner和普通端口基础上，还支持配置RPL neighbour端口。
配置网络拓扑变化通告不支持该功能。支持该功能。
子环传输R-APS报文采用虚通道或非虚通道不支持该功能。支持该功能。
回切\非回切模式默认为回切模式，不支持配置，不支持非回切模式。支持配置为回切模式或非回切模式。
手工切换阻塞点不支持该功能。支持该功能，且支持强制切换和手工切换。

五、ERPS配置实战（基于华为设备）

1. 单环配置示例

拓扑 ：四台交换机组成单环，要求实现50ms级故障倒换。


# 全局使能ERPS（华为设备默认未使能）[SW1] erps enable
# 创建ERPS环1，配置控制VLAN为100[SW1] erps ring 1[SW1-erps-ring1] control-vlan 100
# 配置保护实例（假设所有VLAN都受保护）[SW1-erps-ring1] protected-instance 0
# 配置端口角色（GE0/0/1为RPL owner端口）[SW1-erps-ring1] port gigabitethernet 0/0/1 rpl owner[SW1-erps-ring1] port gigabitethernet 0/0/2
# 使能ERPS环[SW1-erps-ring1] active[SW1-erps-ring1] quit
# 将接口加入控制VLAN和数据VLAN[SW1] interface gigabitethernet 0/0/1[SW1-GigabitEthernet0/0/1] port link-type trunk[SW1-GigabitEthernet0/0/1] port trunk allow-pass vlan 100 10 to 20[SW1-GigabitEthernet0/0/1] quit
# 配置其他交换机类似，但端口角色不同# 其他节点配置普通端口，不需要指定rpl owner

2. 多实例配置示例

场景 ：同一物理环上运行两个ERPS实例，实现不同VLAN流量的负载分担。

# 配置ERPS实例1（保护VLAN 100-200）[SW1] erps ring 1[SW1-erps-ring1] control-vlan 100[SW1-erps-ring1] protected-instance 1[SW1-erps-ring1] port gigabitethernet 0/0/1 rpl owner[SW1-erps-ring1] port gigabitethernet 0/0/2[SW1-erps-ring1] active[SW1-erps-ring1] quit
# 配置ERPS实例2（保护VLAN 300-400）[SW1] erps ring 2[SW1-erps-ring2] control-vlan 200[SW1-erps-ring2] protected-instance 2[SW1-erps-ring2] port gigabitethernet 0/0/2 rpl owner   # 注意：不同实例的阻塞点可以不同[SW1-erps-ring2] port gigabitethernet 0/0/1[SW1-erps-ring2] active[SW1-erps-ring2] quit

3. 回切模式配置

# 配置回切模式（缺省即为回切模式）[SW1-erps-ring1] revertive# 或配置非回切模式[SW1-erps-ring1] non-revertive
# 配置WTR定时器（缺省1分钟）[SW1-erps-ring1] wtr-timer 2

4. 验证命令

# 查看所有ERPS环的简要信息display erps
# 查看指定ERPS环的详细信息display erps ring 1 verbose
# 查看ERPS环统计信息display erps statistics ring 1
# 示例输出（参考华为官方文档）[citation:2]<HUAWEI> display erps ring 1 verboseRing ID                             : 1Control Vlan                        : 100Protected Instance                  : 0WTR Timer Setting (min)             : 1      Running (s)           : 0Guard Timer Setting (csec)          : 200    Running (csec)        : 0Ring State                          : IdleRevertive Mode                      : RevertiveVersion                             : 2Sub-ring                            : NoForced Switch Port                  : -Manual Switch Port                  : -
Port                Port Role     Port Status     Signal Status----------------------------------------------------------------GE0/0/1             RPL Owner     Discarding      Non-failedGE0/0/2             Common        Forwarding      Non-failed

5. 配置注意事项

根据华为官方文档，ERPS配置有以下要点：

  • 每个ERPS环必须配置控制VLAN
  • 不同ERPS环不能使用相同ID的控制VLAN
  • 传递ERPS协议报文和数据报文的VLAN必须映射到保护实例 中
  • 一个ERPS环只有一个RPL owner端口
  • RPL neighbour端口只有ERPSv2版本支持
  • 子环配置只有ERPSv2版本支持

六、ERPS与RSTP的对比

对比维度ERPSRSTP
标准制定ITU-T G.8032国际标准IEEE 802.1w国际标准
收敛速度<50ms数百毫秒到数秒
拓扑支持单环、多环、子环、组合环树状拓扑为主，拓朴灵活性较低
恢复模式支持回切/非回切两种模式自动回切
阻塞点控制支持强制切换、手工切换不支持人工干预
负载均衡支持多实例负载分担不支持（MSTP才支持）
配置复杂度较高（需规划控制VLAN、保护实例）简单
适用场景电信网络、智能交通、数据中心等需快速恢复的环境中小型企业网络

选型建议 ：

  • ✅ 推荐ERPS的场景 ：
    • 需要50ms级快速倒换 的关键业务（工业自动化、智能交通、电力系统）
    • 多厂商设备混合组网 （标准协议，互通性好）
    • 需要多环、子环复杂拓扑 的大型网络
    • 需要灵活阻塞控制 （强制切换、手工切换）
  • ✅ 推荐RSTP的场景 ：
  • 中小型网络，对收敛速度要求不高
  • 需要简单配置、快速部署
  • 树状拓扑为主

七、HCIE考题实例分析

考题描述（HCIE综合题）

某大型企业采用华为交换机组建ERPS环网，由6台交换机组成单环，RPL owner端口设置在SwitchA的GE0/0/1。网络运行正常。某日，运维人员报告在SwitchC和SwitchD之间链路故障时，业务中断时间超过了200ms，不满足SLA（Service Level Agreement）要求。请分析可能的原因，并给出优化方案。

分析思路

  1. 检查ERPS收敛时间标准
    • ERPS标准收敛时间为50ms ，超过200ms说明配置或链路存在问题。
  2. 检查定时器配置
  • 检查Guard Timer 是否过大，导致故障恢复后长时间不处理RAPS报文
  • 检查Holdoff Timer 是否配置过大，导致故障上报延迟
  1. 检查R-APS报文传输
  • 确认R-APS报文是否正常收发
  • 检查控制VLAN配置是否正确，是否被阻塞
  1. 检查链路质量
  • 确认故障链路是否存在频繁闪断
  • 检查端口协商模式是否正常

优化方案

  1. 优化定时器配置 ：
[SwitchA-erps-ring1] guard-timer 100    # 将Guard Timer从200厘秒降低到100厘秒[SwitchA-erps-ring1] holdoff-timer 0    # 取消Holdoff Timer延迟
  1. 启用快速检测 ：
# 调整R-APS报文发送间隔（默认5秒，可通过修改Hello定时器优化）# 注：华为设备中R-APS报文发送间隔与Hello定时器关联
  1. 检查控制VLAN ：
display erps ring 1 verbose   # 确认控制VLAN配置正确
  1. 升级ERPS版本 ：
# 如果当前是ERPSv1，考虑升级到v2以获得更多优化特性[SwitchA-erps-ring1] version 2

答案要点

  • 原因 ：Guard Timer或Holdoff Timer配置过大，导致故障检测和倒换延迟；或控制VLAN配置错误导致R-APS报文转发受阻。
  • 解决方案 ：优化定时器配置，确保控制VLAN正确配置并放行。

八、总结与思考

关键点说明
ERPS定位ITU-T G.8032国际标准环网保护协议，支持多厂商互通
核心机制R-APS协议监控、RPL链路保护、定时器协同
端口角色RPL owner、RPL neighbour（v2）、普通端口
端口状态Forwarding（转发）/ Discarding（阻塞）
组网形态单环、多环、主环+子环（v2）
恢复模式回切模式（缺省）/ 非回切模式（v2）
切换方式自动倒换、强制切换、手工切换（v2）
高级特性多实例负载均衡（v2）
收敛时间<50ms
HCIE考点多环组网配置、定时器调优、故障排查、负载均衡设计

ERPS作为ITU-T制定的国际标准，以其50ms级快速倒换 、多厂商互通 、灵活拓扑支持 等优势，在电信网络、工业自动化、智能交通、数据中心等对可靠性要求极高的场景中发挥着不可替代的作用。掌握ERPS，不仅能让你在HCIE考试中游刃有余，更能让你在面对复杂网络设计时，多一份从容和底气。

九、ERPS与其他环网协议的对比总结

协议标准收敛速度拓扑支持负载均衡互通性适用场景
STPIEEE 802.1D30-50秒任意不支持标准小型网络
RSTPIEEE 802.1w1-3秒任意不支持标准中型网络
MSTPIEEE 802.1s1-3秒任意支持标准大型园区网
RRPP华为私有<50ms环网支持仅华为华为环网
SEP华为私有<50ms任意支持仅华为华为混合组网
ERPSITU-T G.8032<50ms环网（v2多环）支持（v2多实例）标准多厂商环网、工业场景
